S-PDIF-kaapelit

Koaksiaalinen S/PDIF on digitaalinen audiosiirtostandardi, joka käyttää 75 ohmin kaapelia RCA-liittimillä. S/PDIF on saatavilla myös optisena Toslink-versiona, jonka kaapelit löytyvät pääasiallisesti erillisestä optisten kaapeleiden kategoriasta. Standardi ei ole sidottu tiettyyn äänimuotoon, vaan se voi siirtää kaksikanavaista PCM-ääntä tai monikanavaista pakattua audiota, kuten 5.1-surroundia. Sitä käytetään erityisesti digitaalisesti ohjattujen ammattitason äänentoistolaitteistojen, audio interfacejen, konvertterien ja muiden studiolaitteiden välisissä digitaalisissa kytkennöissä.

Mitä eroa on S/PDIF:llä ja AES/EBU:lla?

S/PDIF ja AES/EBU ovat molemmat digitaalisia audiosiirtostandardeja, jotka siirtävät digitaalista audiosignaalia yhdessä kaapelissa, mutta niiden tekniset spesifikaatiot poikkeavat toisistaan. S/PDIF käyttää 75 ohmin impedanssia RCA-liittimillä, kun taas AES/EBU käyttää 110 ohmin impedanssia XLR-liittimillä. AES/EBU on suunniteltu ammattitason käyttöön ja tarjoaa paremman häiriönsuojauksen balansoituna signaalina, kun taas S/PDIF on balansoimaton standardi.

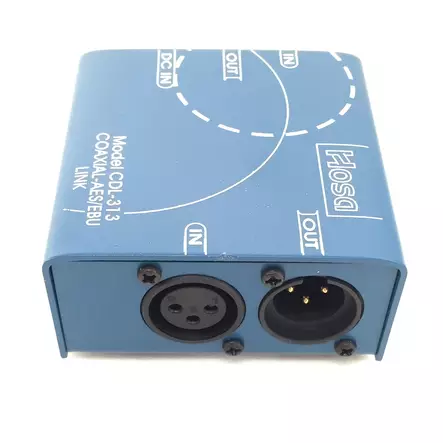

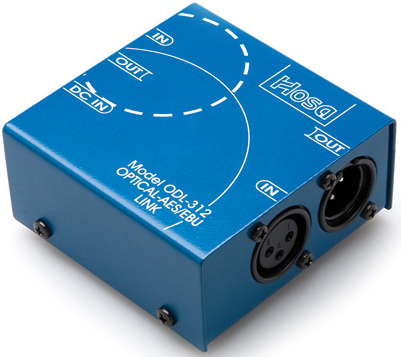

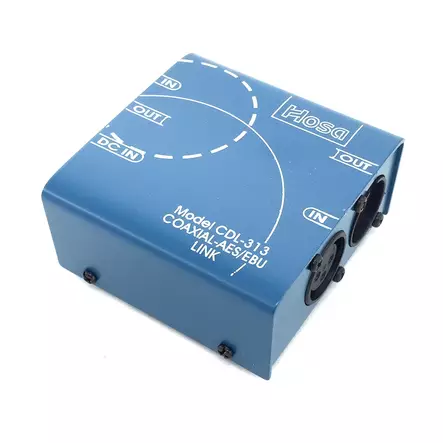

Mihin S/PDIF - AES/EBU -muunninta käytetään?

S/PDIF - AES/EBU -muunnin mahdollistaa eri standardeja käyttävien laitteiden kytkemisen toisiinsa. Pelkkä kaapeliadapteri ei riitä, sillä standardien impedanssiero voi aiheuttaa signaalivääristymiä, minkä vuoksi tarvitaan erillinen muunnin, joka sovittaa sekä impedanssin että signaalitason oikein. Muunninta käytetään esimerkiksi S/PDIF-ulostulolla varustetun laitteen kytkemiseen AES/EBU-sisääntulolla varustettuun ammattitason laitteistoon.

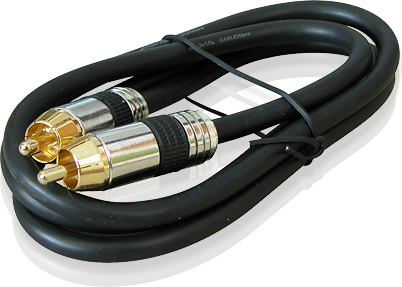

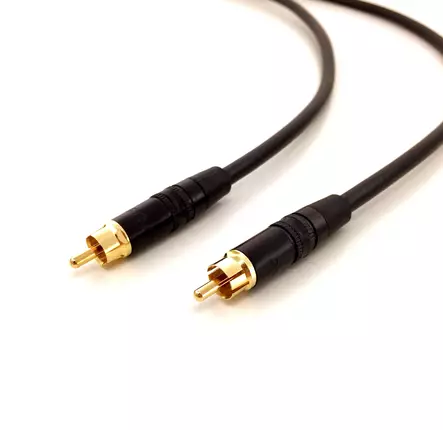

Mitä kannattaa huomioida S/PDIF-kaapelin valinnassa?

S/PDIF-kaapelin impedanssin on oltava 75 ohmia luotettavan signaalinsiirron varmistamiseksi. Tavallinen RCA-kaapeli, joka on suunniteltu analogiselle audiosignaalille, voi poiketa impedanssiltaan merkittävästi, mikä voi aiheuttaa signaalivaimennusta tai häiriöitä erityisesti pidemmillä kaapelivedoilla. Kaapelin pituus kannattaa mitoittaa tarpeen mukaan, sillä pitkät kaapelivedot lisäävät signaalivaimennusta balansoimattomassa koaksiaalisessa kytkennässä.

Miten kaapelin rakenne vaikuttaa S/PDIF-käytössä?

Koaksiaalikaapelissa ulompi johdinkuori toimii sekä suojauksena ulkoisia sähkömagneettisia häiriöitä vastaan että paluujohtimena. Laadukas suojaus pitää herkkä digitaalinen signaali puhtaana ja vähentää ulkoisten häiriölähteiden vaikutusta. Kaapelin dielektrimateriaalin laatu ja johtimen rakenne vaikuttavat impedanssitarkkuuteen ja signaalivaimennukseen, ja oikean impedanssin mukainen rakenne on erityisen tärkeää digitaalisen signaalin eheyden varmistamiseksi.
