Instrumentti- ja linjakaapelit

Instrumentti- ja linjakaapelit kattavat laajan valikoiman käyttötarkoituksia. Keskeisimmät erot liittyvät linjatason käsitteeseen, kaapelin balansointiin ja liitintyyppiin.

Mitä linjatasolla tarkoitetaan?

Linjataso on audiotekniikassa standardi signaalilähetyksen taso, jota käytetään laitteiden väliseen audionsiirtoon. Ammattilaitteissa linjataso on +4 dBu ja kuluttajalaitteissa −10 dBV. Linjatason signaaleja tuottavat ja vastaanottavat esimerkiksi mikserit, aktiivikaiuttimet, äänikortit, efektilaitteet ja kompressorit. Linjataso on selvästi korkeampi kuin mikrofoni- tai instrumenttitaso, joten linjatason laitteita ei kytketä suoraan mikrofonisisääntuloon.

Mitä eroa on instrumentti- ja linjakaapelilla?

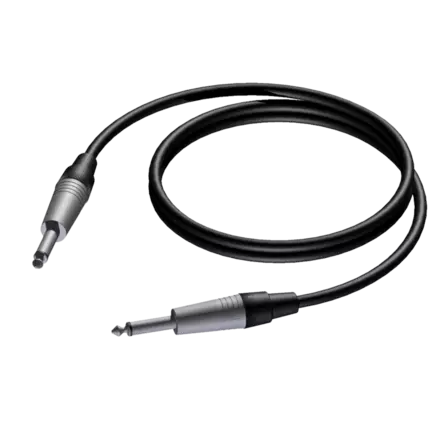

Instrumentti- ja linjatason kaapelit voivat molemmat olla ulkomuodoltaan yhteneviä 6,3mm monoplugeilla varustettuja balansoimattomia kaapeleita, ja niitä voi tyypillisesti käyttää ristiin balansoimattomissa kytkennöissä. Käytännön ero liittyy kapasitanssiin: sähkökitaralle tai bassolle suositellaan matalakapasitanssista kaapelia, koska soittimen korkea lähtöimpedanssi tekee signaalista herkän kapasitanssille, ja se voi vaimentaa ylätaajuuksia pitkillä vedoilla. Linjatason kytkennöissä kapasitanssilla on huomattavasti vähemmän merkitystä, koska linjatason laitteiden lähtöimpedanssi on matala. Tyypillisimmin aktiivielektroniikalla varustetut soittimet, kuten aktiivimikeillä varustetut kitarat ja bassot, lähettävät jo linjatasoista signaalia, joten niillä kapasitanssilla on vähemmän merkitystä.

Milloin kannattaa valita balansoitu TRS-kaapeli?

Balansoitu TRS-kaapeli on suositeltava valinta linjatason kytkennöissä, joissa kaapeli on pitkä tai ympäristössä esiintyy sähkömagneettisia häiriöitä. Balansointi poistaa kaapeliin indusoituneen häiriön tehokkaasti, jolloin signaali pysyy puhtaana myös pitkillä vedoilla. Passiivisilla soittimilla käytetään kuitenkin aina balansoimatonta TS-kaapelia, sillä soittimen lähtö on impedanssiltaan korkea eikä tue balansointia.

Mihin XLR–plugi-kaapelia käytetään?

XLR–plugi-kaapeli on käytännöllinen valinta tilanteissa, joissa laitteiden liitintyypit eivät täsmää. Yleinen käyttötarkoitus on mikserin tai äänikortin XLR-ulostulosta kytkeminen vahvistimen tai aktiivikaiuttimen jakkisisääntuloon (tai toisin päin). XLR–plugi-kaapelit voivat olla joko TRS- tai TS-päätteisiä plugipuolelta riippuen siitä, tarvitaanko kytkentään balansoitu vai balansoimaton signaali.

Kaapelin laatu ja häiriösuojaus

Instrumentti- ja linjakaapeleissa häiriösuojauksen laatu vaikuttaa suoraan signaalin puhtauteen. Laadukas kaapeli käyttää tiheää punotettua tai foliohäiriösuojausta, joka vaimentaa tehokkaasti ulkopuoliset sähkömagneettiset häiriöt. Erityisesti passiivisille soittimille tarkoitetuissa kaapeleissa matalakapasitanssinen rakenne säilyttää kirkkaat ylätaajuudet paremmin pitkillä vedoilla. Liittimien osalta juotetut liittimet ovat useimmiten kestävämpi valinta kuin puristetut, sillä juotos pitää liitoksen luotettavana myös toistuvassa käytössä.

Miten liittimien rakenne ja laatu vaikuttavat kaapelin kestävyyteen?

Liittimen kiinnitystapa on yksi tärkeimmistä kaapelin pitkäikäisyyteen vaikuttavista tekijöistä. Juotetuissa liittimissä johtimet on kiinnitetty liittimeen juottamalla, mikä hyvin toteutettuna tuottaa luotettavan ja kestävän sähköisen kontaktin. Juotetut liittimet ovat yleensä laadukkaampi ja pitkäikäisempi ratkaisu, ja ne ovat useimmiten myös korjattavissa, mikäli liitin vaurioituu tai irtoaa. Puristetuissa liittimissä johtimet kiinnitetään mekaanisesti puristamalla, mikä on nopeampi valmistusmenetelmä ja yleinen edullisemmissa kaapeleissa, mutta korjausmahdollisuutta ei käytännössä ole.

Liittimen vedonpoisto eli se, miten kaapeli on tuettu liittimen kohdalta, vaikuttaa merkittävästi kestävyyteen erityisesti toistuvassa käytössä. Laadukas vedonpoisto estää kaapelia taipumasta jyrkästi liittimen tyvessä ja suojaa johtimia katkeilemiselta. Hyvässä kaapelissa myös johdinsuojaus on toteutettu huolellisesti, mikä parantaa häiriönsietoa ja signaalilaatua etenkin pidemmissä kaapeleissa. Kaapelin ulkovaipan materiaali ja paksuus puolestaan vaikuttavat siihen, kuinka hyvin kaapeli kestää mekaanista rasitusta, kiertelyä ja vetoa arjessa.

Miten kaapelin häiriösuojaus ja rakenne vaikuttavat käytännössä?

Kaapelin hintaerot selittyvät usein rakenteellisilla tekijöillä, jotka vaikuttavat suoraan signaalin laatuun, häiriönsietoon ja kaapelin käyttöikään. Keskeisimmät tekijät ovat häiriösuojauksen toteutus, johtimien rakenne ja joustavuus sekä käytettyjen liittimien laatu ja kiinnitystapa.

Häiriösuojaus estää ulkoisten sähkömagneettisten häiriölähteiden, kuten virtalähteiden, valaistuksen ja muiden sähkölaitteiden, pääsyn kaapelin sisälle ja vaikuttamasta signaaliin. Yleisimmät suojaustavat ovat spiraalisti kierretty suojaus, punottu suojaus sekä foliosuojaus. Kierretty suojaus on joustava ja yleinen kuluttajakaapeleissa, mutta sen häiriönsuojaustaso voi heikentyä, jos kaapeli taipuu tai kiertyy toistuvasti. Punottu suojaus on kestävämpi ja tarjoaa yleensä paremman häiriönsuojausprosentin, minkä vuoksi sitä käytetään useammin ammattilaiskäyttöön suunnitelluissa kaapeleissa. Foliosuojaus kattaa johtimen kokonaan ja tarjoaa tehokkaan suojan erityisesti korkeataajuisille häiriöille.

Johtimien rakenne vaikuttaa kaapelin joustavuuteen ja kestävyyteen. Monisäikeinen johdin koostuu useista ohuista yksittäisistä säikeistä, jotka on punottu yhteen, mikä tekee kaapelista joustavamman ja kestävämmän toistuvassa käytössä verrattuna yksisäikeiseen johtimeen. Laadukas, joustava kaapeli kestää paremmin jatkuvaa kytkemistä, irrottamista ja liikkumista, eikä väsy yhtä helposti liittimien kohdalta. Myös liittimien laadussa ja kiinnistavassa on eroja: käytetty materiaali, pinnoite ja se, miten liitin on kiinnitetty kaapeliin, vaikuttavat sekä sähköisen kontaktin luotettavuuteen että kaapelin kokonaiskestävyyteen.
