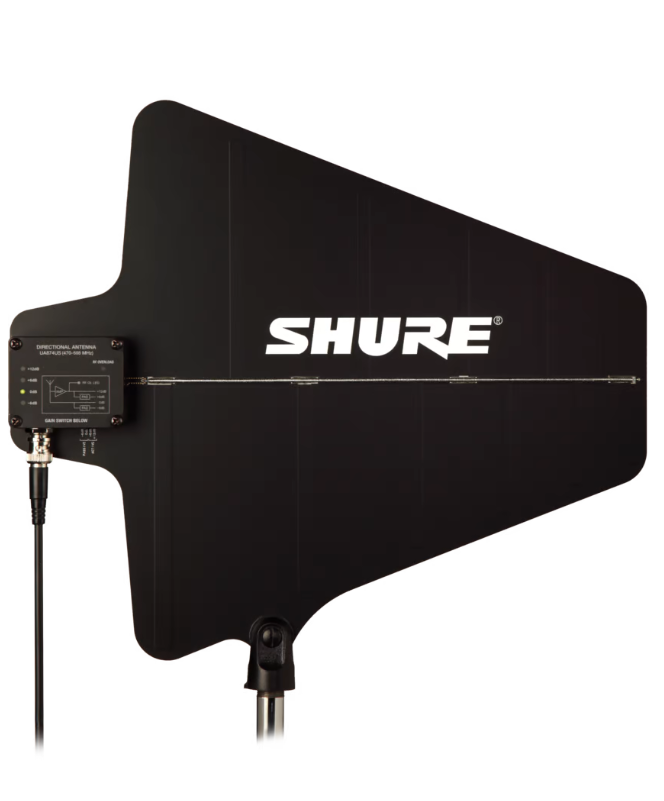

Shure UA874-WB aktiivinen suunta-antenni

Shure UA874-WB aktiivinen suunta-antenni (698,00)
- Erityisesti Shure BLX-R, U, UC, ULX ja QLXD -sarjan langattomille järjestelmille
- Sekä muillekin merkeille taajuusalueelle: 470 - 900 MHz

UA874 käyttää logaritmia periodista dipolimatriisia tuottamaan kardioidikuvion kohti haluttua peittoaluetta siten, että RF-signaalit hylätään
paremmin peittoalueen ulkopuolella verrattuna tavallisiin ½-aaltoisiin ympärisuuntaisiin antenneihin.
Integroitu vahvistin, jossa on neljä vahvistusasetusta, kompensoi koaksiaalikaapelin eriasteisia signaalihäviöitä.

UA874 voidaan kiinnittää telineeseen, ripustaa kattoon tai kiinnittää seinään mukana toimitetulla kääntyvällä sovitintelineellä.

Tekniset tiedot
Liittimen tyyppi
- BNCn
Impedanssi
- 50 Ohm
Tehovaatimukset
- 10 - 15 V DC esijännite koaksiaaliliitännästä, 75 mA
Vastaanottomalli
- 3 dB säteen leveys
- 70 astetta
Kolmannen asteen ylikuormituspiste (OIP3)
- >30 dBm
Antenni vahvistus
- akselilla
- 7.5dBi
Signaalin vahvistus
- ±1 dB, Vaihdettavissa
- +12 dB, +6 dB, 0 dB, -6 dB
RF-ylikuormituksen LED-kynnys
- -5 dBm
- RF-ylikuormituksen merkkivalo ei toimi passiivisen vahvistuksen asetuksilla
