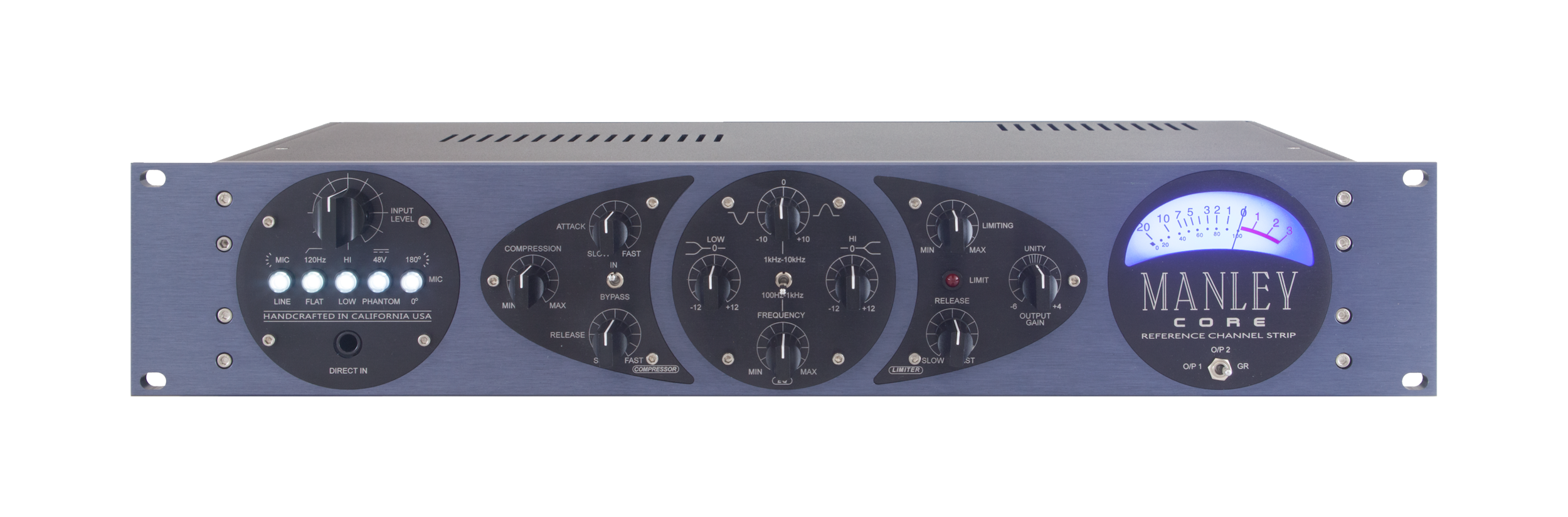

Manley Core etuvahvistin


- etuvahvistin erillisellä kompressorilla, limitterillä ja ekvalisaattorilla

Riffi-lehden artikkeli Manley Core etuvahvistimesta kertoo kattavasti:

"Varsinainen signaalin vahvistus hoidetaan A-luokassa toimivalla kytkennällä ja luonnollisestikin Manleyn kyseessä ollessa putkitekniikalla.
Phantom-virta ja tulosignaalin napaisuuden kääntö hoidetaan tarvittaessa kytkimillä, samoin 120 Hz:n rajataajuudella toimivan bassoleikkurin aktivointi.
Karkea tasosovitus mikrofoni- ja linjasignaaleille tehdään valintakytkimellä ja hienosäätö potentiometrillä.
Nimellisimpedanssiltaan 10 megaohmin instrumenttitulo etulaidassa perustuu Manley Slamin vastaavaan toimintoon ja kytkentä on toteutettu puolijohtein.

Kompressorissa hyödynnetään VoxBoxin dynamiikkapuristimessakin käytettyä ELOP-kytkentää ja melko tyypillisten säätöjen sijaan huomio kiinnittyy hieman erikoisempaan ratkaisuun: kompressori sijaitsee signaalipolulla ennen mikrofonivahvistinta, jota sen vuoksi on valmistajan mukaan käytännöllisesti katsottuna mahdotonta ajaa särölle.

Coren ekvalisaattori koostuu hyllytyyppisistä basso- ja diskanttisäätimistä sekä puoliparametrisesta keskialueen korjaimesta. Alakaistan rajataajuudeksi ilmoitetaan 80 Hz ja yläkaistan 12 kHz. Keskialueen voi kohdistaa 100–10 000 Hz:n haarukassa.

Limitteriksi Core on saanut matkaansa nopeasti reagoivan ”brick wall” -tyyppisen leikkurin, jonka kynnystasoa ja palautumisnopeutta voi säätää.
Komea viisarimittari osoittaa valinna mukaan joko kompressorin vaimennuksen määrää, tai joko mikrofonivahvistimen tai päälähdön signaalitasoa.

Coren takalevystä löytyvät balansoidut linja- ja mikrofonitulot, kompressorin ja etuasteen jälkeen haaroitettu direct out -lähtö, mikrofonivahvistimen ja ekvalisaattorin väliin sijoitettu inserttipiste, sekä balansoitu päälähtö."

 https://riffi.fi/artikkelit/tuoteuutiset/manley-core-kasityona-jenkkilasta
